Lexique



RESEAU : DÉFINITIONS SIMPLES & ILLUSTREES

Adresse Ip et masque - Adresse mac - bail-  Box - BSSID- carte réseau - carte wifi -  Dhcp - DMZ - Dns - FAI - hosts - Internet - Lan -  Modem  - Nat - Pare feu -  Passerelle - Point d'accès - Pont - Ports - Protocole - Proxy - Répéteur - Réseau local -  Routeur - SSID - Switch - Tcp/ip - Url  -  WDS - WIFI - Wlan - WPS - WPA

Équipement de connexion
 [passerelle, pont, routeur, répéteur, hub, switch, proxy, pare-feu, box adsl]

Le résumé



ADRESSE IP
L'adresse IP est une adresse unique attribuée à chaque appareil d'un réseau informatique utilisant IP comme protocole (c'est-à-dire qu'il n'existe pas sur un même réseau deux ordinateurs ayant la même adresse IP)



De même, l'adresse postale (nom, prénom, rue, numéro, code postal et ville) permet d'identifier de manière unique un destinataire. Tout comme avec l'adresse postale, il faut connaître au préalable l'adresse IP de l'ordinateur avec lequel vous voulez communiquer.

L'adresse IP se présente le plus souvent sous forme de 4 nombres (entre 0 et 255) séparés par des points. Par exemple: 204.35.129.3


Pourquoi  chaque nombre va de 0 à 255 ? car  les 8 bits de l'octet correspondent à  28 combinaisons soit  256 possibilités (0 à 255). Ainsi, pour l'IPv4, les 4 octets  de l'adresse IP, représentent au maximum 4 294 967 296 (soit 232) adresses qui peuvent donc être attribuées simultanément .... en théorie. Aujourd'hui insuffisant, bientôt arrivera IPv6 !

Structure de l'adresse ip.

  • En fait, l'adresse ip contient 2 informations essentielles :

    • le numéro du réseau auquel appartient la machine (c'est l'équivalent du "nom de rue" dans une adresse classique, à la différence qu'ici le nom de rue est exprimé sous forme de chiffres)

    • le numéro de la machine sur le réseau (c'est l'équivalent du numéro d'une maison dans une rue dans une adresse classique)

  • A noter que les premiers nombres représentent le numéro du réseau et les derniers le numéro de la machine sur le réseau. La répartition est fixée par un autre groupe de 4 nombres : le masque de sous-réseau (voir ci-dessous).

  • Par exemple, dans l'adresse ip 192.168.1.5 :

    • 192.168.1 correspond au numéro du réseau auquel appartient la machine

    • .5 correspond au numéro de la machine sur le réseau 192.168.1

  • Autre exemple, dans l'adresse ip 145.227.1.5 :

    • 145.227 correspond au numéro du réseau auquel appartient la machine

    • .1.5 correspond au numéro de la machine sur le réseau 145.227

Masque de sous-réseau.

  • Au sein de l'adresse IP, la définition des nombres correspondant au numéro du réseau et ceux correspondant au numéro de la machine sur le réseau n'est pas figée.

  • Parmi le groupe de 4 nombres de l'adresse ip, pour savoir ce qui correspond au numéro du réseau et ce qui correspond au numéro de la machine sur le réseau, on utilise un autre groupe de 4 nombres appelé "masque de sous-réseau".

  • Le principe du masque, pour faire simple est le suivant : lorsque un nombre du masque est à 255, le nombre correspondant de l'adresse ip fait partie du numéro de réseau, lorsqu'un nombre du masque est à 0, le nombre correspondant de l'adresse ip fait partie du numéro de la machine. (En fait, le masque sert à réaliser une opération logique bit à bit avec l'adresse ip)

  • Par exemple :

    • l'adresse ip = 192.168.1.5

    • le masque de sous-réseau est : 255.255.255.0

    • donc le numéro de réseau est 192.168.1 et le numéro de la machine est .5

  • Autre exemple : si maintenant, on a :

    • l'adresse ip = 192.168.1.5

    • le masque de sous-réseau est : 255.255.0.0

    • alors le numéro de réseau est 192.168 et le numéro de la machine est .1.5

  • Si le masque vaut 255.255.0.0, alors il peut y avoir 65535 machines sur le réseau (mais le nombre de réseaux possibles est limité à 65535)

  • Si le masque vaut 255.255.255.0, alors il peut y avoir 255 machines sur le réseau (et le nombre de réseaux possibles est de plus de 16 millions...)
    => [source]

Qui fixe les paramètres du réseau (adresse ip, sous-masque,...) ?

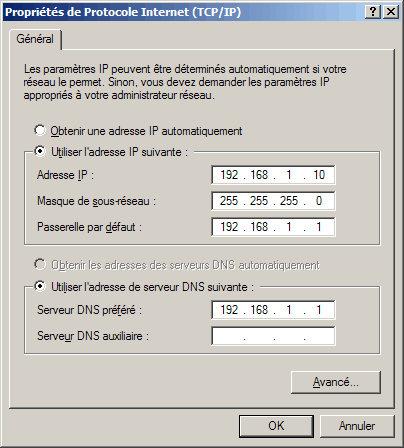

  • Il est tout à fait possible de configurer manuellement un réseau local. Mais ceci peut-être laborieux, bien que ce soit très instructif.

  • Mais le plus simple est de laisser les choses se faire automatiquement à l'aide d'un routeur qui distribue dynamiquement (automatiquement) des adresses au matériel connecté






  • Qu'utilise-t-on pour les petits réseaux ?
    Pour un petit réseau local, privé, il est préconisé d’utiliser des adresses « privées de classe C » ex de 192.168.0.1 à 192.168.255.254 avec 255.255.255.0 comme masque

    A savoir : dans un réseau privé, les adresses se terminant par .0 et .255 sont réservées  pour définir le réseau et  sont non utilisables.

    Exemples

Adresse IP du PC 1

Adresse IP du PC 2

Masque de sous réseau

192.168.0.1

192.168.0.2

255.255.255.0

192.168.10.1

192.168.0.3

255.255.0.0

          -via un site comme mon-ip ou  Zebulon


  • Comment connaître son adresse IP locale  ?

    -utiliser la commande      ipconfig/all. Aide de Zebulon


    • Windows 7: clic droit sur icône connexion "Ouvrcentre Réseau et Partage" > Connexion au réseau Local >Détails

    • Windows 8 : clic droit sur icône connexion > Ouvrir le centre réseau et partage > Ethernet >Wifi > Détails

    • Toutes versions :
      Cliquez sur le bouton       "Démarrer", sur "Exécuter", saisissez "cmd" puis cliquez sur "Ok". • Dans la fenêtre, saisissez a la commande ipconfig/all puis pressez la touche "Entrée" de votre clavier.



A Compléter :Votre Configuration IP perso :

Carte réseau ? sans fil ou Ethernet ?
Adresse physique (ou Mac):
DHCP activé :  oui /non
Adresse IP:................................................. dynamique ou fixe
Masque de sous-réseau  :
Passerelle par défaut  :
Serveurs DNS  :

 L'adresse Ip  votre box-routeur

 Ip Box interne:  :..................................... dynamique ou fixe

 Ip Box externe:  :........................................dynamique ou fixe

 (voir avec http://www.mon-ip.com/)

ADRESSE MAC


L'adresse MAC est l'adresse physique unique d'un matériel d'interface réseau. La première moitié de l'adresse MAC indique le constructeur. Ainsi une carte réseau, un routeur, un switch, une Clé USB Wifi ... possèdent une adresse Mac.


-Exemple d'une adresse Mac :  7E:FB:56:A2:AF:89 (6 octets de formes hexadécimales )

-A quoi ça sert ? Uniquement sur le réseau local, l'adresse est transmise à chaque paquet d'information pour faciliter la transmission. Peut permettre aussi de filtrer des accès de tout appareil voulant se connecter dans un réseau.

-Connaître une adresse Mac ?
Cliquez sur le bouton "Démarrer", sur "Exécuter", saisissez "cmd" puis cliquez sur "Ok".
• Dans la fenêtre, saisissez a la commande ipconfig/all puis pressez la touche "Entrée" de votre clavier.
 • L’adresse mac de votre carte réseau wifi se situe dans la rubrique carte Ethernet connexion réseau sans fil.





Bail (baux)

 Pour des raisons d'optimisation des ressources réseau, les adresses IP sont délivrées pour une durée limitée, appelée bail. Un client qui voit son bail arriver à terme peut demander au serveur un renouvellement du bail. De même, lorsque le serveur verra un bail arrivé à terme, il émettra un paquet pour demander au client s'il veut prolonger son bail. Si le serveur ne reçoit pas de réponse valide, il rend disponible l'adresse IP. C'est le  DHCP qui gère et optimise  l'attribution des adresses IP en jouant sur la durée des baux.


BAIL permanent DHCP ?
DHCP signifie Dynamic Host Configuration Protocol : il s'agit d'un protocole qui permet à un ordinateur qui se connecte sur un réseau d'obtenir dynamiquement (c'est à dire sans intervention particulière) sa configuration réseau. Le but du protocole DHCP est la simplification de l'administration d'un réseau : dans le cas qui nous intéresse, le DHCP va se charger d'attribuer les adresses IP à chaque ordinateur.
Un bail permanent, lui, se charge d'attribuer une adresse IP permanente à une machine. Il permet aussi d'éviter les problèmes de conflits d'IP qui surviennent lors de l'attribution d'adresses IP fixes fixées au niveau du protocole TCP/IP. Il se configure en utilisant l'adresse Mac. Compléments

Exemple chez Free

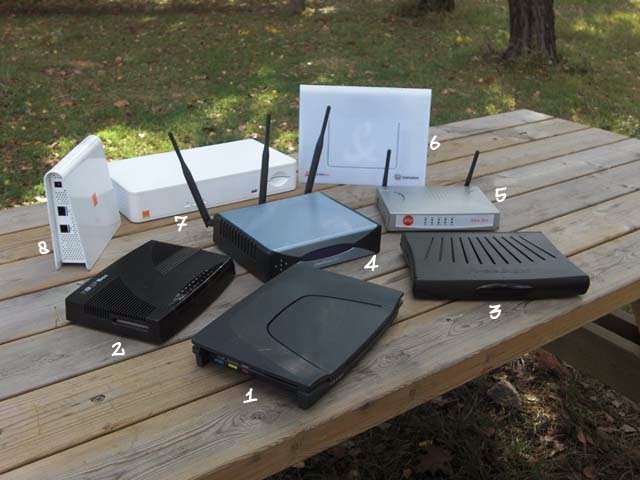

BOX adsl :Une box est, selon un terme générique utilisé en France, un type de boitier servant d'équipement de terminaison de réseau, qu'un fournisseur d'accès à Internet (FAI) fournit à ses abonnés au haut débit (par ADSL ou câble) pour bénéficier du triple play ( Internet, téléphonie IP et télévision IP ), et de fonctionnalités réseaux supplémentaires
(modem, routeur, passerelle, switch, point d'accès Wi-Fi).


BSSID
Chaque point d'accès  wifi est identifié par son BSSID (Base Service Set Identifier, il s'agit de l'adresse MAC du point d'accès

Câble réseau ou câble ethernet ou câble RJ 45
 Un câble réseau est composé de 4 paires de fils torsadés et permet de transmettre des données pour assurer la communication des machines sur un réseau filaire. La longueur maximale des câbles doit être de 100m.  Le protocole de communication utilisé est : Protocole Ethernet ou IEEE 802.3



CANAL wifi

La technique Wi-Fi, comme toutes les techniques sans fil, doit utiliser une partie limitée de la bande de fréquences, afin de limiter les parasitages d'autres équipements. Sans être strictement similaires sur l'ensemble du globe, les fréquences de la bande ISM (2,4 GHz) autorisées pour le Wi-Fi par les différents États sont néanmoins assez homogènes.


Pour pouvoir communiquer, tous les équipements d'un réseau Wifi doivent utiliser un même canal. Dans les réseau WiFi en mode infrastructure (utilisant un point d'accès), celui-ci dépend du canal fixé au niveau du point d'accès. Pour avoir un bon débit, il est fortement conseillé d'utiliser les canal 1, le canal 6 et le canal 11. En effet les canaux Wi-Fi se chevauchent et il est préférable d'être sur un canal non utilisé.
 Complément et liste





Carte réseau éthernet

La carte réseau RJ45 est le périphérique qui permet au PC de communiquer avec d'autre machine sur un réseau local. On branche sur cette carte réseau un câble RJ45 (câble Ethernet).

Carte wifi
La carte WiFi est un périphérique qui permet à un ordinateur de communiquer avec d'autres machines sur un réseau local sans fil ou de se connecter à un hotspot. En fonction de la norme de la carte WiFi (B, G et N) la vitesse de transmission des données varie de 11 Mbps pour la norme B à 300 Mbps pour la norme N. La carte wifi existe plusieurs formats : PCI, PCI-E, USB,...

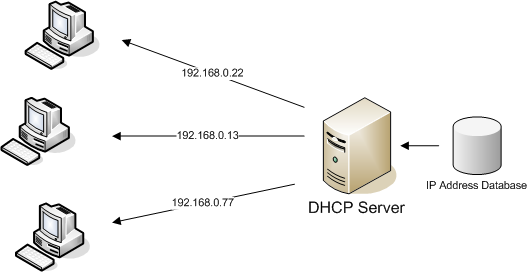

DHCP Dynamic Host Configuration Protocol

Protocole réseau dont le rôle est d’assurer la configuration réseau d’un appareil en affectant automatiquement une adresse IP et un masque de sous-réseau. DHCP peut aussi configurer l’adresse de la passerelle par défaut, des serveurs de noms DNS …
Le protocole DHCP sert principalement à distribuer des adresses IP sur un réseau. Les adresses IP sont délivrées avec une date de début et une date de fin de validité. C'est ce qu'on appelle un "bail". Il évite à l'utilisateur d'avoir à configurer manuellement les adresses IP de son réseau. L’attribution tient compte des adresse IP fixées manuellement (souvent une plage d'adresse est réservée aux IP manuelles).
Attention, dans le cadre d'un réseau  Lan, il ne doit y avoir qu'un seul service de DHCP (en principe sur la box routeur)





DMZ (DeMilitarized Zone)
Lorsque certaines machines du réseau interne ont besoin d'être accessibles de l'extérieur (serveur web,  serveur de messagerie, serveur FTP ...), il est souvent nécessaire de créer un espace virtuel, accessible aussi bien du réseau interne que de l'extérieur, sans pour autant risquer de compromettre la sécurité du  réseau interne. On parle donc de « zone démilitarisé » ( DMZ ) pour désigner cette zone isolée hébergeant des applications mises à disposition du public. La DMZ fait ainsi office de « zone tampon » entre le réseau à protéger et le réseau hostile.
C'est donc un sous-réseau séparé du réseau local et isolé de celui-ci et d'Internet par un pare-feu. Ce sous-réseau contient les machines étant susceptibles d'être accédées depuis Internet.
Le DMZ ne concerne pas les réseaux locaux privés  (sauf pour les geeks) mais plutôt les entreprises.




DNS :
DNS = Domain Name System :
Chaque ordinateur connecté possède une adresse IP propre, cependant les utilisateurs travaillent avec des noms de machines explicites (noms d'hôtes). A l'aide du DNS on peut associer les 2 et assurer la corrélation.
C'est un service permettant de traduire un nom de domaine en adresses IP de la machine portant ce nom. ex : 224.31.192.5 = www.truc.fr



un domaine : le domaine .fr est l'ensemble des ordinateurs hébergeant des activités pour des personnes ou des organisations en relation avec la France. Il existe de nombreux domaines, plus ou moins hiérarchisés...

DNS est donc aussi :
-l'ensemble des organismes qui gèrent les noms de domaine en .fr. .com .net .org .name .info .biz.  ...
-un serveur qui comprend et gère les DNS et IP (annuaire répertoire d'adresses Web (URL)  qui assure la correspondance nom / adresses IP). Les fournisseurs d'accès ont leur propres DNS, mais il existe sur Internet de nombreux serveurs DNS très structurés.
-dans la configuration des routeurs-box, les adresses  des serveurs DNS sont toujours indiquées (le plus souvent de manière automatique)




Comment ? Quand un internaute tape un nom de domaine dans son navigateur (le client),il va envoyer une requête à un serveur de noms local (serveur DNS local) pour lui demander de trouver la bonne adresse IP. Si le serveur local ne trouve pas l'adresse IP en son sein, il va adresser lui-même une requête à un serveur de noms racine (serveur DNS root), qui va lui renvoyer l'adresse IP du serveur de nom desservant le TLD demandé (.com par exemple)...
Compléments

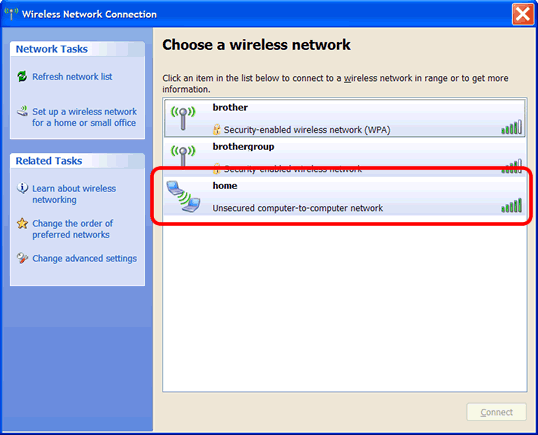

ESSID

Plusieurs point d'accès wifi peuvent participer au même réseau sans fil pour étendre la surface de couverture. Le nom du réseau est alors appelé ESSID (Extented Service Set Identifier) pour marquer la différence entre le point d'accès avec lequel le terminal mobile communique et le réseau sans fil sur lequel il se trouve.


FAI = Fournisseur d'accès Internet (Le terme en anglais désignant un FAI est Internet Service Provider (ISP) ou Internet Access Provider (IAP).

 Les offres d'accès internet par ADSL  s'accompagnent la plupart du temps d'un accès à la télévision et du téléphone gratuit vers les fixes en France. Il s'agit des offres triple play. Avec l'intégration du téléphone mobile dans les offres triple play, l'offre globale s'oriente vers le quadruplay.


FICHIER HOSTS


Le fichier hosts est un fichier utilisé par le système d'exploitation d'un ordinateur lors de l'accès à Internet. Son rôle est d'associer des noms d'hôtes à des adresses IP. Lors de l'accès à une ressource réseau par nom de domaine, ce fichier est consulté avant l'accès au serveur DNS et permet au système de connaître l'adresse IP associée au nom de domaine sans avoir recours à une requête DNS.
Cette technologie est très vieille et, désormais, le fichier "hosts" est vide par défaut, rien n'empêche de l'utiliser pour accélérer l'accès à certains sites (domaines) par rapport au mécanisme DNS, et surtout,  pour bloquer l'accès à d'autres sites (domaines).
Lire notre dossier hosts


INTERNET «Network» est le mot anglais pour «réseau».
En interconnectant tous les réseaux de la planète entre eux (militaires, universités, gouvernements, entreprises, fournisseurs d'accès...), on obtient un réseau géant qui couvre une grande partie de la planète.
«Internet» = «Inter-networks»


Internet est donc l'interconnexion de tous les réseaux de la planète. Internet n'est là que pour transporter vos données jusqu'à l'ordinateur de votre choix. Il ne fournit aucun autre service.
Les données sont transportées selon de règles de communication ou protocoles : le protocole d'internet (IP = «Internet Protocol»).
On dit qu'ils sont transportés par IP (c'est en effet le protocole IP qui est chargé de transporter les paquets de données jusqu'à la destination).

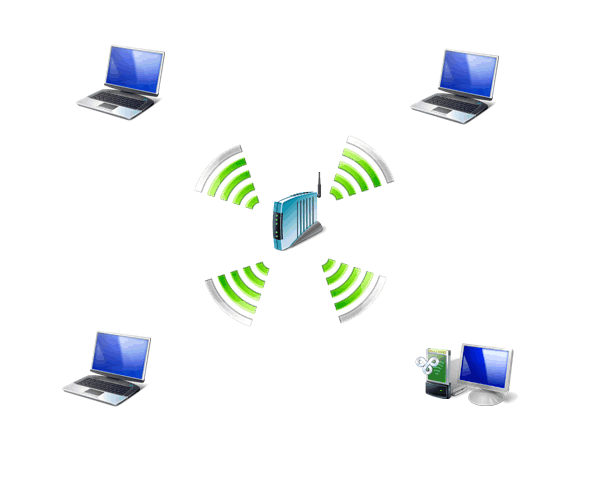

 LAN ou réseau local
Réseau informatique sur un espace restreint ( habitation, bâtiment, entreprise). Il utilise TCp/Ip comme protocole et les liaisons se font par câble ou sans fil (radio).




MODEM :
Le réseau internet et le réseau téléphonique sont des réseaux totalement séparés.

Le réseau internet (et l'ordinateur) n'est capable de véhiculer que des données informatiques (des données numériques : des zéros et des uns). Le réseau téléphonique, lui, n'est capable de transporter que des sons (votre voix, de la musique...).Il faut donc un petit boîtier capable de convertir les zéros et uns en sons et vice-versa : c'est un modem.

MODEM signifie MODulateur/DEModulateur.
Moduler, c'est créer un son (on dit un signal) en fonction des zéros et uns.
Démoduler, c'est retrouver les zéros et les uns à partir du signal.

Ainsi, votre ordinateur peut communiquer sur Internet par l’intermédiaire du réseau téléphonique avec modem.

En fait c'est votre box internet qui fait office de modem : vous la branchez sur une prise téléphone



NAT (Network Address Translation =  traduction d'adresse réseau )
En réseau informatique, on dit qu'un routeur fait du Network Address Translation (NAT)  lorsqu'il fait correspondre les adresses IP internes (non-uniques et souvent non routables) d'un intranet à un ensemble d'adresses externes uniques et routables. Ce mécanisme permet notamment de faire correspondre une seule adresse externe publique visible sur Internet à toutes les adresses d'un réseau privé, et pallie ainsi l'épuisement des adresses IPv4. Les correspondances entre les adresses privées (internes) et publiques (externes) sont stockées dans une table.
La fonction NAT dans un routeur traduit une adresse IP  privée source interne en adresse IP globale. La plupart des  routeurs implémentent le NAT pour permettre à plusieurs machines de partager une seule adresse IP publique.

Ainsi, chaque machine du réseau nécessitant d'accéder à internet est configurée pour utiliser la passerelle NAT (cette adresse IP de la passerelle est indiquée dans les paramètres TCP/IP). Lorsqu'une machine du réseau effectue une requête vers Internet, la passerelle effectue la requête à sa place, reçoit la réponse, puis la transmet à la machine ayant fait la demande.
Étant donné que la passerelle camoufle complètement l'adressage interne d'un réseau, le mécanisme de translation d'adresses permet d'assurer une fonction de sécurisation. En effet, pour un observateur externe au réseau, toutes les requêtes semblent provenir de l'adresse IP de la passerelle.
De fait,  c'est  la box -routeur (ou plus exactement la passerelle)  qui permet d'associer à une adresse IP privée (par exemple 192.168.1.3) une adresse IP publique routable sur Internet.


 -PARE-FEU  ou firewall :
système protégeant un ordinateur ou un réseau d'intrusions de pirates en filtrant les connexions qui peuvent être autorisées, bloquées, rejetées... selon les ports utilisés.
Ce filtrage peut être matériel en configurant le routeur, un proxy... ou logiciel en utilisant un logiciel pare-feu personnel comme celui proposé par Windows ou un autre.

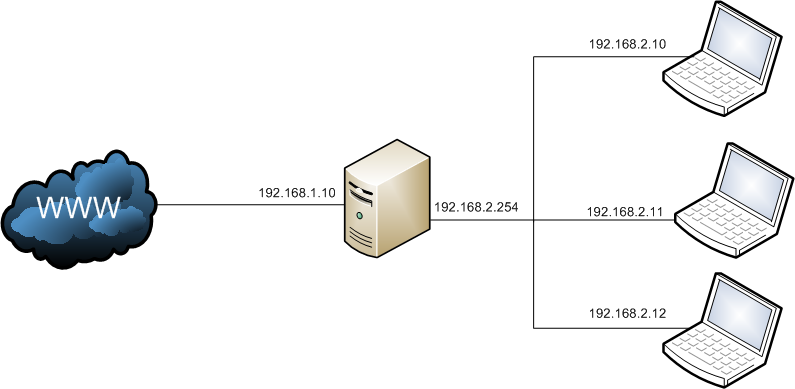

PASSERELLE  (Gateway)
Serveur intermédiaire entre des ordinateurs d'un réseau. La passerelle par défaut (gateway) permet de relier des réseaux avec des protocoles différents, c’est l’adresse IP de l’appareil (en général un routeur ou box) côté réseau interne qui permet de se connecter à un autre réseau externe (internet).

 De fait, le terme  passerelle est utilisé pour désigner un modem-routeur ou box du Fai qui "route" sur le réseau.

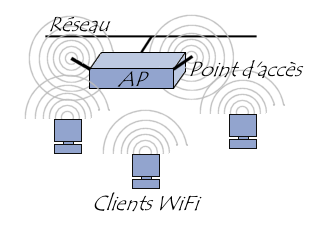

POINT D'ACCES (AP)
Un  points d'accès ( AP pour Access point)   permet de donner un accès au réseau filaire à un réseau en Wifi. Le Point d'accès  est souvent intégré à la box ou au routeur.
Un point d'accès sans fil permet donc de relier sans fil des stations clientes WiFi (ordinateur, smartphone, appareil DLNA...), mais aussi de rejoindre un réseau local filaire par le biais d'un ou plusieurs ports RJ45 présents (s) sur le point d'accès (aussi appelé PA). On comprend alors que tous les routeurs WiFi et que toutes les box Internet actuelles sont des points d'accès WiFi, dotées en plus de fonctions de routage et souvent d'un modem pour se connecter à Internet.

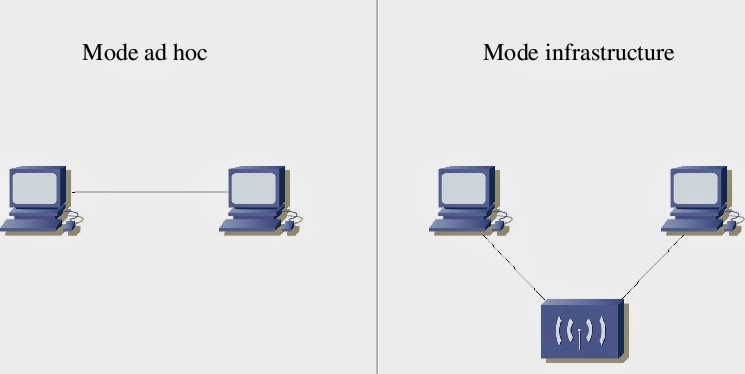

Les 3 modes de base des AP



Un AP permet différentes possibilités de configuration de réseau wifi (variable selon le matériel utilisé).
Un exemple



PONT
Passerelle particulière, que l'on utilise au sein d'un même réseau physique, pour relier des réseaux de même type. Un pont dispose d'un pied dans chaque réseau. Un pont  analyse les adresses MAC et ne tient pas compte du protocole de communication situé au dessus, mais nécessite un protocole identique de chaque côté du pont.




PORTS:
Avec IP, on envoie et reçoit des paquets de données d'un ordinateur à l'autre. Or plusieurs programmes fonctionnent en même temps sur le même ordinateur: un navigateur, un logiciel d'email et un logiciel pour écouter la radio sur Internet. Si l'ordinateur reçoit un paquet IP, comment savoir à quel logiciel donner ce paquet IP ? On attribue des numéros de ports (portes) de l'ordinateur dédié à telle ou telle application

ex : quelques ports standards:
20 et 21 : FTP
25: SMTP (envoi de mail)
80: HTTP( web)
81: HTTP sécurisé
110: POP 3 (réception courrier)

ce qui crée un socket qui identifie de façon unique une communication 204.66.224.82:80



-Toutefois les ports (réservés) sont rarement indiqués dans les adresses URL.

-Il existe des milliers de ports !

-Les ports 0 à 1023 sont reconnus et réservés
=> Liste des principaux ports





Redirection d'un port  ou port forwarding ou port mapping


La redirection de port, consiste à configurer la passerelle réseau (routeur) pour rediriger des paquets réseaux reçus sur un port donné de la passerelle vers l'adresse IP d' un autre ordinateur ou équipement réseau. Cela permet entre autres de proposer à des ordinateurs extérieurs à un réseau d'accéder à des services répartis sur plusieurs ordinateurs de ce réseau.
Or, afin de maximiser votre protection, les Box sont équipée d’un pare-feu (ou firewall) dont le paramétrage initial bloque toute communication initiée depuis l’extérieur.
Également appelé règles NAT (Network Address Translation), ces redirections ont pour but
de définir une règle de redirection de port sur la passerelle, redirigeant tous les paquets  reçus sur son port 80 (ou autre) vers une  machine spécifique.

Rediriger un port, c'est donc ouvrir une porte (appelé port) vers un port d’un équipement se trouvant chez vous (LAN).

Ces ports correspondent généralement à des applications ou des fonctions.
Il faut donc configurer la passerelle réseau (routeur) pour transmettre à une machine spécifique du réseau interne, tous les paquets reçus sur un port particulier.

Ex: Pour accéder de l'extérieur à une caméra IP ou  un Nas (port 80), il sera nécessaire de définir une règle de redirection de port sur la passerelle, redirigeant tous les paquets TCP reçus sur son port 80 vers la machine 192.168.1.4. Ainsi, de l'extérieur, pour accéder à mon application depuis internet, il me suffira de saisir l’adresse IP de ma box routeur  suivi du numéro de port WAN, ce qui donne l'adresse : http://61.24.115.37:80 pour accéder au Nas DiskStation


Interfaces de configuration de redirection de port  (varie selon le matériel utilisé)






PROTOCOLE
Un protocole est une série d'étapes à suivre pour permettre une communication harmonieuse entre plusieurs ordinateurs. La circulation des données sur Internet dépend d' un ensemble de protocoles regroupés sous le terme "TCP-IP" (Transmission Control Protocol/Internet Protocol).
La suite TCP/IP est l'ensemble des protocoles utilisés pour le transfert des données sur Internet

Il est basé sur le modèle OSI (Open Systems Interconnection) devenu un Standard. Ce protocole est, en fait, une pile en sept couches, chaque couche résout un certain nombre de problèmes relatifs à la transmission de données, et fournit divers services.



EX : Dans la couche 7 de ce protocole circulent d'autres protocoles liés à des applications :

  • HTTP : (Hyper Texte Transfert Protocol) : utiliser pour consulter les pages web.

  • FTP : (File Transfert Protocol) : utiliser pour transférer des fichiers.

  • SMTP : (Simple Mail Transfert Protocol) : utiliser pour envoyer des mails.

  • POP : utiliser pour recevoir des mails

  • Telnet : utiliser surtout pour commander des applications côté serveur en lignes de commande

  • IP (internet Protocol) : L'adresse IP vous attribue une adresse lors de votre connexion à un serveur.

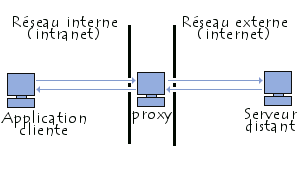

PROXY :


Un serveur proxy est un ordinateur  qui sert d’intermédiaire entre un navigateur Web et Internet dont le but est de faire les requêtes à la place d'un ordinateur.Le proxy participe à la sécurité du réseau..
Utilité:
Les serveurs proxy permettent de sécuriser et d'améliorer l'accès à certaines pages Web en les stockant en cache (ou copie). Ainsi, lorsqu’un navigateur envoie une requête sur la demande d'une page Web qui a été précédemment stockée, la réponse et le temps d'affichage en sont améliorés. L'utilisateur accède plus rapidement au site et ne sature pas le proxy pour sortir.

Les serveurs proxy renforcent également la sécurité en filtrant certains contenus Web et les logiciels malveillants.

Ils permettent aussi  de cacher l'adresse IP de l'ordinateur client.


Compléments  Commentçamarche et sebsauvage


RESEAU LOCAL
ou  LAN de Local Area Network, est un réseau informatique sur un espace restreint (habitation, bâtiment...)  tel que les terminaux qui y participent (ordinateurs, etc.) s'envoient des données (trames au niveau de la couche de liaison) sans utiliser d’accès à internet.  Au niveau de l'adressage IP, un réseau local correspond généralement à un sous-réseau IP (même préfixe d'adresse IP). On interconnecte les réseaux locaux au moyen de routeurs.

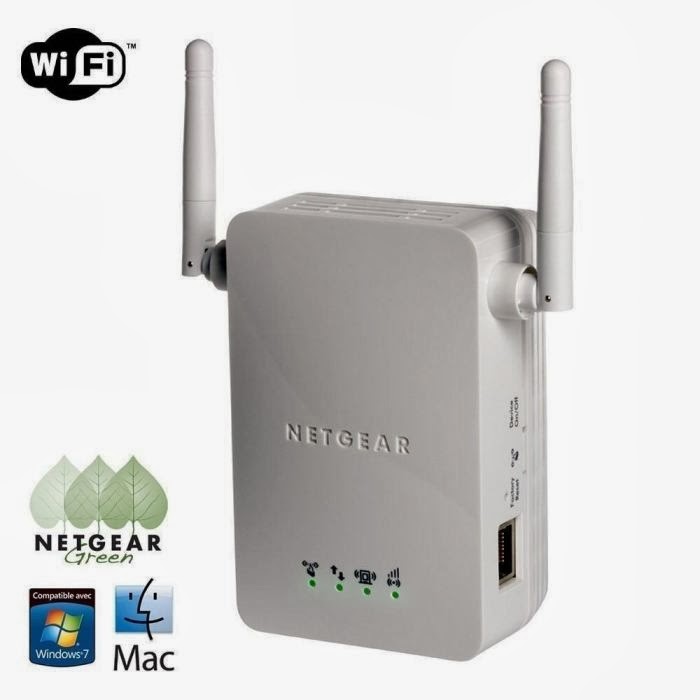

REPETEUR:
 permet de répéter et regénérer un signal (devenu trop faible). Il utilise obligatoirement le même canal que le point d'accès, mais le SSID  (nom du réseau) peut être différent ce qui permet de distinguer les 2 réseaux créés..

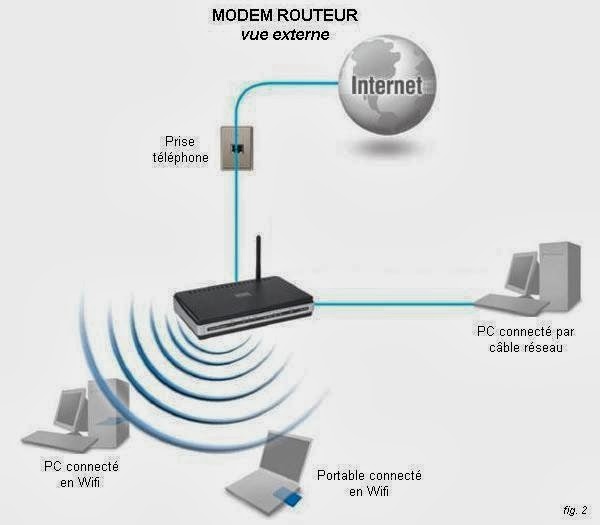

ROUTEUR



  • Le routeur est un matériel qui relie plusieurs réseaux. Il doit donc avoir une interface dans chacun des réseaux auquel il est connecté. (C'est donc tout simplement une machine qui a plusieurs interfaces (plusieurs cartes réseau), chacune reliée à un réseau. Son rôle va être d'aiguiller les paquets reçus entre les différents réseaux. )

  • Un routeur a pour fonction essentielle sur un réseau d'être un "centre de tri" donc il aiguille les paquets grâce à sa table de routage ; la table de routage indique quelle passerelle utiliser pour joindre un réseau.Toute machine connectée à un réseau possède une table de routage, même une imprimante, un téléphone,
    quelques caractéristiques d'un routeur

  • Le routeur va recevoir les messages venant des machines du réseau et va les adresser vers la machines voulues.

  • Les routeurs configurent automatiquement les adresses ip de tous les éléments d'un réseau lors de leur connexion au routeur. (DHCP)

  • Le routeur intègre souvent un modem ADSL qui permet la connexion à internet pour l'ensemble des machines du réseau. (C'est la « Box » de votre FAI = fournisseur internet)

  • Un routeur est à la fois un routeur filaire (ethernet) ou /et sans fil (wifi) ou les 2.

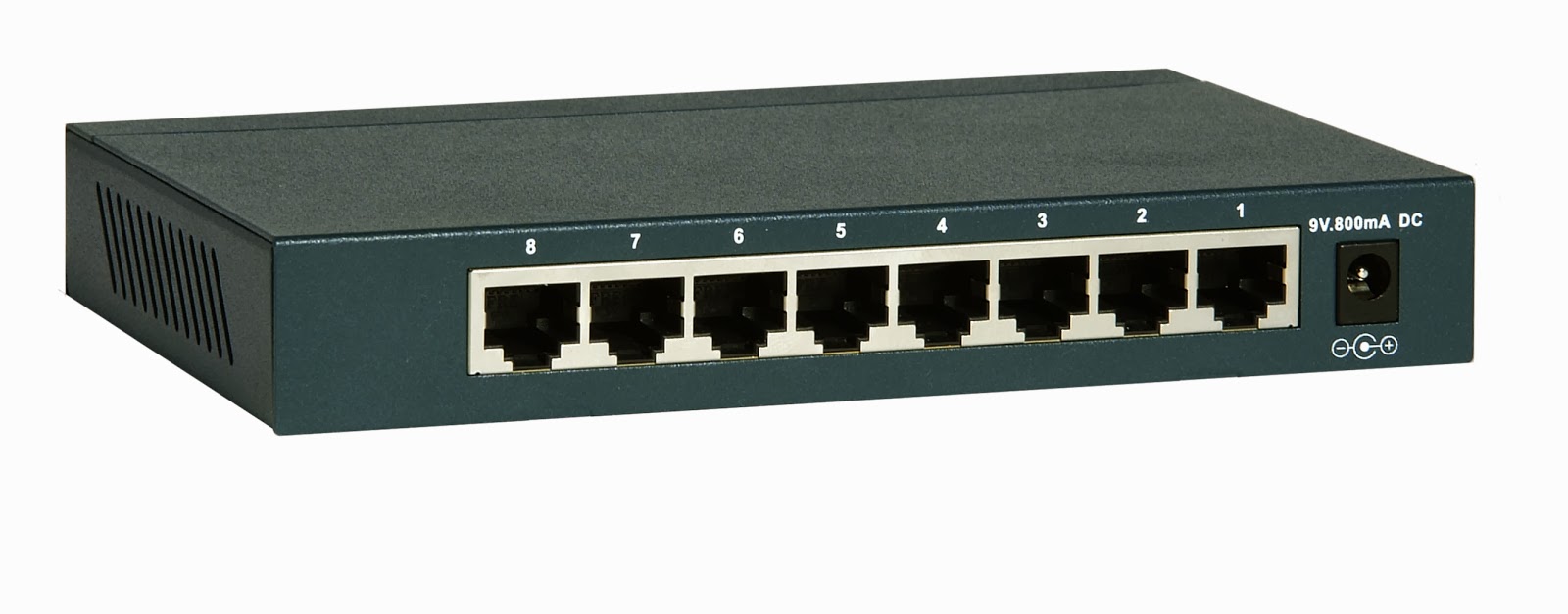

  • Un switch réseau permet de brancher les appareils et n'a qu'une fonction de tri...

  • Les  box  des FAI servent de routeur  et de passerelle mais on peut désactiver ou non les fonctions de routage et de wifi, dans ce cas il faut y brancher un routeur wifi.




SSID :  (Service Set IDentifier)
Nom attribué à un réseau Wifi sous forme d'une clé alphanumérique de 32 caractères l' identifiant de manière unique. C'est donc le nom d'un réseau wifi :ex : wanadoo_xxx ou mon reseau.  Un client wireless a besoin de connaître le SSID du réseau sur lequel il veut se connecter.



Ne pas confondre avec :
BSSID (Base Service Set Identifier)  chaque point d'accès est identifié par adresse MAC.   ESSID (Extented Service Set Identifier) est le nom du réseau  qui couvre plusieurs point d'accès  participant au même réseau sans fil pour étendre la surface de couverture.



SWITCH



  • permet de relier plusieurs machines entre elles, commutateur réseau ou switch en anglais qui gère intelligemment (et mémorise) les trames et adresses qui circulent

  • Un switch est un équipement qui relie plusieurs câbles dans un réseau informatique. Il s'agit le plus souvent d'un boîtier disposant de plusieurs (entre 4 et 100) ports Ethernet. Il a donc la même apparence qu'un concentrateur (hub, sorte de multiprise réseau, plus utilisé actuellement ).

  • Il est possible de mettre des switch en cascade (branchés l'un sur l'autre)... sans abus !

  • Contrairement à un hub, un commutateur renvoie sur tous les ports les données qu'il reçoit. Il sait surtout déterminer sur quel port il doit envoyer une trame (données), en fonction de l'adresse à laquelle cette trame est destinée.

  • Contrairement à un routeur, un commutateur ne s'occupe pas du protocole IP. Il utilise les adresses MAC et non les adresses IP pour diriger les données. Le commutateur construit donc dynamiquement une table qui associe des adresses MAC avec des ports correspondants.

  • Vous entendrez parfois parler de pont ou bridge en anglais. Un pont n'est rien d'autre qu'un switch avec seulement deux ports. Donc si vous connaissez le switch, vous connaissez le pont !




TCP/IP
TCP/IP est l'ensemble des protocoles (règles de communication) utilisés pour le transfert des données sur Internet protocole


-IP signifie Internet Protocol : protocole utilisé sur Internet. Le protocole IP permet aux ordinateurs reliés à ces réseaux de dialoguer entre eux via une adresse.

-TCP vérifie le transport en découpant les gros paquets de données en paquets plus petits pour que IP les accepte donc en numérotant les paquets, et à la réception en les réassemblant avant de les donner aux logiciels.




URL
URL = Uniform Ressource Locator

Une URL est un format universel pour désigner une ressource internet (e simple ligne de texte qui permet de retrouver une ressource (texte, image, musique, vidéo, programme...) sur internet.)
C'est la ligne de texte que vous voyez dans votre navigateur (http://...
http://www.allocine.fr/seance/salle_gen_csalle=P0728.html

L'URL répond à 3 questions:
comment ? (http://) = nom du protocole
où ? (www.allocine.fr/) = nom du serveur
quoi ? (seance/salle_gen_csalle=P0728.html) = chemin d'accès
ce sont des serveurs DNS qui les comprennent, trient et orientent les recherches
En fait ces adresses URL correspondent à une adresse IP d'ordinateur où se situe l'information
ex : 224.31.192.5 est équivalent à www.truc.fr


WDS :  (Wireless Distribution System)

Le WDS permet de relier deux points d'accès entre-eux, dans le but d'augmenter la portée du signal et/ou le nombre de connexions. La liaison (répéteur ou pont) entre les points d'accès se fait via les adresses MAC. Pour fonctionner, le WDS  doit être implémenté sur les deux points d'accès.





WIFI: (Wireless Fidelity ou Ethernet sans fil).
Réseau local de type Ethernet à accès sans fil qui permet d'obtenir des débits pouvant atteindre 11 Mbit/s théorique (soit 5 Mbit/s répartis entre les utilisateurs connectés) dans une bande de fréquences de 2,4 Ghz. Le matériel WI-FI respecte la famille de normes 802.11. Il est possible de créer des réseaux locaux sans fil à haut débit, cela permet de relier des ordinateurs portables, des PC de bureau, divers périphériques sur un rayon de plusieurs dizaines de mètres en intérieur.

Les normes principales :
802.11a avec un débit de 54M/bits/s sur les 5GHz sur 10 m de distance  (quasi disparue)
802.11b avec un débit de 11 M/bits/s sur les 2,4GHz sur 300 m de distance   (fréquent)
802.11g avec un débit de 54M/bits/s sur les 2,4GHz sur 300 m de distance  (fréquent)
802.11n avec un débit de 300M/bits/s sur les 2,4ou 5GHz sur 100 m de distance  (fréquent)
802.11ac avec un débit de 300M/bits/s sur les 5GHz sur 10 m de distance      (en cours)

Le mode  de mise en réseau le plus fréquent est en Infrastructure, mode de fonctionnement qui permet de se  connecter via un point d’accès (PA ou Box). Il existe aussi le mode Pont « Bridge » qui sert à connecter un ou plusieurs points d'accès entre eux pour étendre un réseau filaire et relier deux réseaux  ; de même existe le mode le mode Répéteur « range-extender » qui  permet de répéter un signal Wi-Fi ( devenu trop faible)  plus loin.  Le mode « Ad-Hoc » , rarement utilisé en petit réseau familial,  permet de connecter directement  entre-eux les ordinateurs équipés d’une carte Wi-Fi








                                                   Pont Wifi




WLAN pour Wireless Local Area Network) ou réseau local sans fil
réseau local qui utilise  le wifi (ondes radio) à la place des câbles. Il nécessite généralement un (ou plusieurs) Point d'Accès (PA)  souvent réalisé par  les box des Fai ou  par des passerelles-routeurs.


WPA :Wi-Fi Protected Access (WPA puis WPA2)
solution de sécurisation de réseau WiFi proposé par la WiFi Alliance, afin de combler les lacunes du WEP. Le protocole utilisé (TKIP) permet la génération aléatoire de clés et offre la possibilité de modifier la clé de chiffrement plusieurs fois par secondes, pour plus de sécurité.

WPS : Wi-Fi Protected Setup
standard de réseau local sans fil simple et sécurisé afin de simplifier la phase de configuration de la sécurité des réseaux sans fil. Il permet à des particuliers ayant peu de connaissances sur la sécurité de configurer un accès WPA, supporté par les appareils Wi-Fi. Le plus souvent, l'utilisateur voulant ajouter un périphérique au réseau presse un bouton (physique ou virtuel), à la fois sur le point d'accès et sur le nouvel appareil.







--------------------------------------------------------------------------------------------------------------------
                                      EQUIPEMENTS DE CONNEXION



- Carte réseau éthernet

La carte réseau RJ45 est le périphérique qui permet au PC de communiquer avec d'autre machine sur un réseau local. On branche sur cette carte réseau un câble RJ45 (câble Ethernet).



- Câble réseau ou câble ethernet ou câble RJ 45Un câble réseau est composé de 4 paires de fils torsadés et permet de transmettre des données pour assurer la communication des machines sur un réseau filaire. La longueur maximale des câbles doit être de 100m.  Le protocole de communication utilisé est : Protocole Ethernet ou IEEE 802.3

- Carte wifi
La carte WiFi est un périphérique qui permet à un ordinateur de communiquer avec d'autres machines sur un réseau local sans fil ou de se connecter à un hotspot. En fonction de la norme de la carte WiFi (B, G et N) la vitesse de transmission des données varie de 11 Mbps pour la norme B à 300 Mbps pour la norme N. La carte wifi existe plusieurs formats : PCI, PCI-E, USB,...



- Une Passerelle est un serveur intermédiaire entre des ordinateurs d'un réseau. La passerelle par défaut (gateway) permet de relier des réseaux avec des protocoles différents, c’est l’adresse IP de l’appareil (en général un routeur ou box) côté réseau interne qui permet de se connecter à un autre réseau externe (internet).  De fait, le terme  passerelle est utilisé pour désigner un modem-routeur ou box du Fai qui"route" sur le réseau.






-Un pont est une passerelle particulière, que l'on utilise au sein d'un même réseau physique, pour relier des réseaux de même type. Un pont dispose d'un pied dans chaque réseau. Un pont  analyse les adresses MAC et ne tient pas compte du protocole de communication situé au dessus, mais nécessite un protocole identique de chaque côté du pont.



-Le routeur sert de passerelle pour relier des réseaux différents en utilisant les adresses réseau en IP  et optimise la circulation des données  en utilisant une table de correspondance. Le plus souvent, c'est la Box du Fai qui sert de routeur.






-Le répéteur : permet de répéter et regénérer un signal (devenu trop faible). Il utilise obligatoirement le même canal que le point d'accès, mais le SSID  (nom du réseau) peut être différent ce qui permet de distinguer les 2 réseaux créés..






-Le concentrateur ou hub permet de connecter divers appareils sur ses ports
remplacé par
-le switch : commutateur qui relie divers appareils sur ses ports en analysant, filtrant segmentant et triant les données qui circulent. Les box des Fai permettent de brancher plusieurs appareils et servent donc de switch.



-le proxy :
C'est une machine intermédiaire entre des ordinateurs d'un réseau dont le but est de faire les requêtes à la place d'un ordinateur.


-Pare-feu  ou firewall :
système protégeant un ordinateur ou un réseau d'intrusions de pirates en filtrant les connexions qui peuvent être autorisées, bloquées, rejetées... selon les ports utilisés.
Ce filtrage peut être matériel en configurant le routeur, un proxy... ou logiciel en utilisant un logiciel pare-feu personnel comme celui proposé par Windows ou un autre.



-Box adsl :
Une box est, selon un terme générique utilisé en France, un type de boitier servant d'équipement de terminaison de réseau, qu'un fournisseur d'accès à Internet (FAI) fournit à ses abonnés au haut débit (par ADSL ou câble) pour bénéficier du triple play ( Internet, téléphonie IP et télévision IP ), et de fonctionnalités réseaux supplémentaires
(modem, routeur, passerelle, switch, point d'accès Wi-Fi).





               --------------------------------------

                                 Lexique spécial Freebox

 IP Freebox : définit l'IP de votre Freebox (passerelle Internet) au cas où vous opteriez pour une configuration manuelle.
DHCP activé : en mode DHCP activé, la Freebox attribue les adresses IP aux ordinateurs qui y sont connectés et configurés en attribution IP automatique.
Début/Fin DHCP : personnalise le nombre d'ordinateurs connectés (si DHCP activé). Si 4 ordinateurs sont connectés, vous pouvez définir 192.168.0.1 (début) et 192.168.0.4 (fin).
 IP DMZ : ouvre tous les ports vers l'IP que vous indiquerez. Pour désactiver la DMZ, vous devez saisir une adresse IP dont le dernier octet (le dernier nombre de l'adresse IP) est 0. Par exemple 192.168.1.0 ou 192.168.0.0.
 IP du FreePlayer : si vous utilisez le FreePlayer, indiquez ici l'adresse IP de l'ordinateur sur lequel est installé votre Mod FreePlayer.
Réponse au Ping : en mode activé, il permet de pinguer (interroger) votre Freebox depuis l'extérieur.
 Proxy WOL : permet le "Wake On Lan" (consiste à allumer votre ordinateur depuis votre réseau). L'option doit être activée et votre ordinateur doit la supporter.
Redirection de ports : ouvre les ports de votre choix sur l'ordinateur (via son IP) de votre choix.
Redirection de plages de ports : même option mais pour une plage de ports.
Baux DHCP permanents : permet au DHCP d'attribuer une adresse IP précise en fonction de l'adresse MAC voulue.
UPnP AV vous permet d'accéder simplement et depuis votre téléviseur (relié au boîtier TV) à un ou plusieurs ordinateurs se trouvant sur votre réseau local (qu'ils soient connectés à la Freebox en Ethernet ou en WiFi).Vous pourrez alors en parcourir le contenu (vidéos, images,...) et le diffuser sur votre téléviseur, à l'aide de votre télécommande Freebox.L'installation d'un logiciel UPnP, au niveau de l'ordinateur, est nécessaire afin de partager les fichiers que vous souhaitez rendre accessibles. (voir l'aide de Free)


 ----------------------------------------------------------------


                                                 LE RESUME

Dans un réseau, la communication entre ordinateurs s'effectue selon un protocole (règles) nommé TCP/IP et grâce  aux adresses IP de chaque appareil.
Un routeur aiguille et gère le trafic. Il fait aussi office de passerelle entre le  réseau local et l' internet. Une passerelle permet  donc de passer d'un  réseau à un autre.
Un Point D'accès (AP) est une porte d'entrée sur un réseau  filaire pour un réseau Wifi
Le switch ( ex Hub)  est un équipement d'interconnexion (= prise multiple)
DHCP distribue les adresses IP
DNS est un annuaire répertoire d'adresses Web (URL)  qui assure la correspondance nom / adresses IP.
Un firewall est un filtre.
Souvent, la box des FAI regroupe  tout cela.

Publié par Gilles Badufle Aucun commentaire:

Envoyer par e-mailBlogThis!Partager sur TwitterPartager sur FacebookPartager sur Pinterest

Inscription à : Articles (Atom)
